PAM8904EJER DIODES/美台 U-QFN3030-16
PAM8904EJER DIODES/美台 U-QFN3030-16
<>

PAM8904EJER DIODES/美台 U-QFN3030-16

工作温度:

- 40℃~+85℃

电源电压:

1.5V~5.5 V

通道数量:

1 Channel

种类:

音频放大器

封装:

U-QFN3030-16

PDF资料:

点击下载PDF

产品信息

PAM8904EJER制造商: Diodes Incorporated
PAM8904EJER产品种类: 音频放大器
RoHS: 详细信息
产品: Audio Amplifiers
类: Other
输出功率: -
安装风格: SMD/SMT
类型: Piezo Sounder Driver
封装 / 箱体: U-QFN3030-16
音频 - 负载阻抗: -
THD + 噪声: -
电源电压:1.5V~5.5 V
工作温度: - 40℃~+85℃
封装: Cut Tape
封装: MouseReel
封装: Reel
商标: Diodes Incorporated
通道数量: 1 Channel
关闭: Shutdown
产品类型: Audio Amplifiers
PAM8904EJER工厂包装数量: 3000
子类别: Audio ICs

PAM8904EJER单位重量: 817.429 mg

Diodes Incorporated PAM8904E系列音频放大器

Diodes Incorporated PAM8904E系列音频放大器是具有集成电荷泵升压转换器的压电扩音器驱动器。PAM8904E放大器在4.5V电源电压下驱动扩音器时的输出电压为27VPP,在100kHz固定工作频率下的输出电压为3X VIN。这些音频放大器内置自动关断和唤醒功能,可延长电池寿命,并具有热关断、过流保护、过压保护和欠压锁定特性。这些放大器采用U-QFN3030-16(B型)、U-QFN3030-12(A型)和W-QFN2020-12(US型)封装。典型应用包括医疗保健系统、闹钟、安全设备和家用电器。

特性

  • 配有集成电荷泵升压转换器
  • 提供3X VIN输出
  • 采用U-QFN3030-16(B型)、U-QFN3030-12(A型)和W-QFN2020-12(US型)封装
  • 关断模式下无交叉电压输出
  • 自动待机和唤醒控制
  • 低功耗
  • 电池寿命长
  • 具有热保护、过流保护、过压保护和欠压锁定特性
  • 完全无铅,完全符合RoHS指令
  • 无卤、无锑的绿色器件

规范

  • 能够在4.5V电源电压下驱动压电扩音器,输出电压为27VPP
  • 在100kHz固定频率下工作
  • 电源电压范围:1.5V至5.5V
  • 18VPP输出(3V电源)
  • 输入信号:20Hz至300kHz
  • 可驱动高达47nF的负载

应用

  • 医疗保健系统
  • 闹钟
  • 安全设备
  • 家用电器

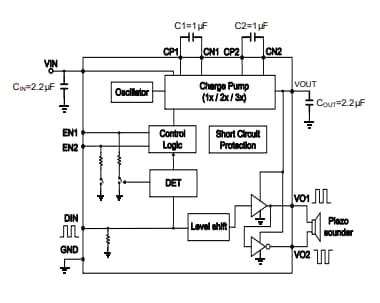

应用电路图

应用电路图 - Diodes Incorporated PAM8904E系列音频放大器

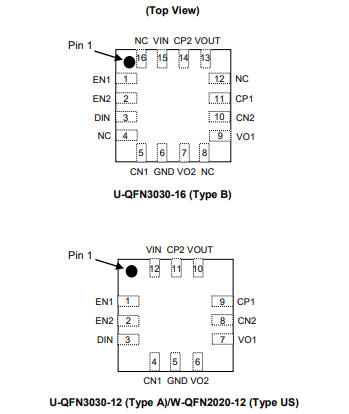

引脚分配示意图

Diodes Incorporated PAM8904E系列音频放大器
